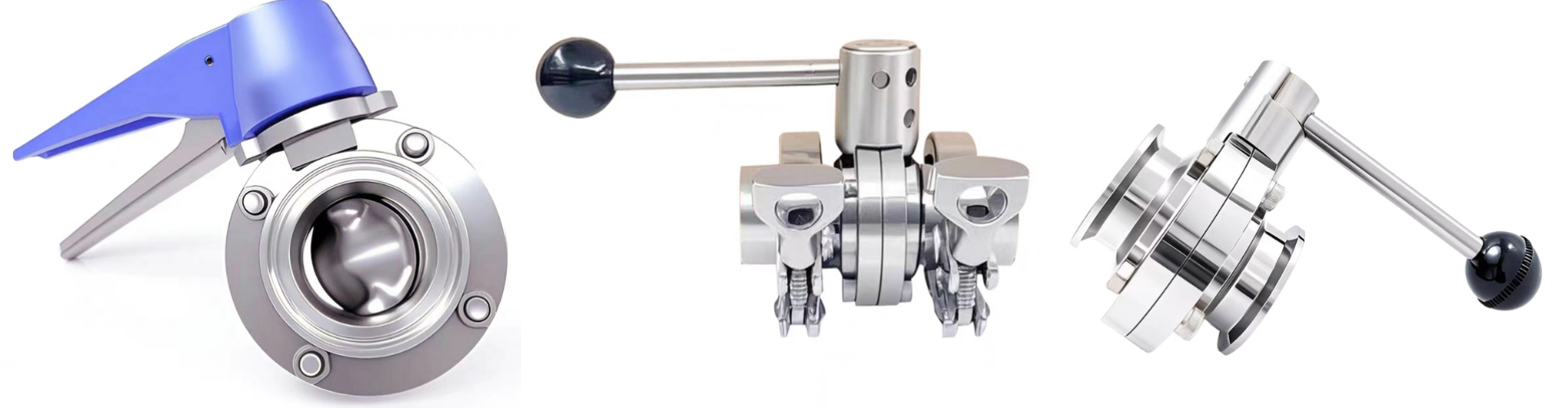

不锈钢卫生级蝶阀的应用

不锈钢卫生级蝶阀采用分体式结构，其中阀杆与阀板为一体式结构，阀体通道表面光滑，流体阴力小，CV值高，流通能力强，扭矩轻。主要应用于食品、饮料、制药、生物工程等对卫生安全要求极高的行业中，不锈钢卫生级蝶阀因其特殊结构设计和表面镜面处理工艺，可以安全保障流体输送的安全和洁净度要求。

一、核心特性

1.优质材料与精细表面处理：不锈钢卫生级蝶阀的主要过流部件，如阀体、阀板、阀杆，普遍采用高品质的 304或316L不锈钢。具有耐腐蚀性，而且无毒，能够有效避免在与流体接触过程中发生腐蚀，防止对流体造成污染。其接触介质的表面经过镜面抛光处理，达到极低的表面粗糙度，通常要求 Ra ≤ 0.4 -1.6μm，近乎镜面的光洁度有力地防止了微生物滋生和物料残留，为流体的纯净度提供了坚实保障。

2. 无菌结构设计：为了最大程度降低污染风险，不锈钢卫生级蝶阀采用无缝隙的无缝式设计，如焊接阀体，或者通过精密加工的卡箍、螺纹连接。阀杆一般采用顶部安装设计，避免贯穿阀腔，从而消除了潜在的污染隐患。阀板边缘与阀座密封面经过精密配合，在阀门关闭时，确保无滞留区域，进一步防止了物料残留和微生物滋生。

3. 符合法规的密封材料：密封圈，即阀座可选用PTFE,硅胶，橡胶等材料，符合相关食品如FDA要求，这些密封材料无毒、无味、无析出，完全满足食品和药品接触的安全要求，能够在不同的工作环境下保证不锈钢卫生级蝶阀的良好密封性能。

4. 易于清洁与灭菌（CIP/SIP）：不锈钢卫生级蝶阀的光滑内腔和流线型设计，使得清洗液（CIP）和灭菌蒸汽（SIP）能够顺利通过并覆盖所有接触表面。这一特性使得系统能够轻松实现在线清洁与灭菌，满足了这些行业频繁进行卫生处理的需求，大大提高了生产过程中的卫生标准，降低了产品被污染的风险。

二、结构与工作原理

1. 结构组成

阀体：不锈钢卫生级蝶阀的阀体通常采用短结构、直通式设计，连接方式主要有卫生级卡箍（Clamp）、螺纹（Thread）、焊接（Butt Weld）等。这些连接方式能够确保连接处平滑无滞留，有效防止物料在连接处积聚，保证了流体输送的顺畅与卫生。

阀板：呈圆盘状，在阀体内绕其轴线旋转。阀板边缘轮廓经过精心设计，与阀座精密配合，以实现良好的密封效果和准确的流量控制。

阀杆：用于传递扭矩，驱动阀板旋转。一般采用单截杆设计，从阀体顶部伸出，避免与介质在阀腔内部接触，减少了污染的可能性。

阀座：安装在阀体或阀板上的弹性密封圈，是实现密封的关键部件。其选用的符合卫生标准的密封材料，能够在不同工况下保证不锈钢卫生级蝶阀的密封性能，防止流体泄漏。

执行机构：可根据实际需求选择手动（手柄、手轮）、气动或电动执行机构。手动执行机构操作简单直观，适用于一些操作频率较低的场合；气动执行机构响应速度快，操作力大，能够满足对操作速度和力量有较高要求的应用场景；电动执行机构则便于实现远程控制和自动化操作，适用于自动化程度较高的生产系统。

1. 工作原理：不锈钢卫生级蝶阀的工作过程简洁明了。通过旋转阀杆 90°，带动阀板从与管道轴线平行的全开位置，旋转至与管道轴线垂直的全关位置，从而实现对流体介质的启闭控制。在需要调节流量时，可将阀板旋转至相应的角度，通过改变阀板与流体的接触面积来调节流体的流量。由于其流阻小、启闭迅速、操作轻便的特点，在需要快速控制流体的卫生流程中具有明显优势，能够高效地满足生产过程中的各种流体控制需求。

三、核心优势

1. 卓越的卫生性能：不锈钢卫生级蝶阀严格按照最高等级的洁净要求进行设计和制造，完全符合食品设备标准，能够有效保障生产过程中的卫生安全，为产品质量提供可靠保障。

2. 高效清洁与灭菌：其易于清洁和灭菌的特性，显著缩短了清洗消毒所需的时间，降低了相关成本，同时提高了生产效率，使企业能够在满足严格卫生标准的前提下，实现高效生产。

3. 低流阻与大流通能力：在全开状态下，不锈钢卫生级蝶阀的流道几乎与管道一致，压力损失极小，能够确保流体以较低的能耗顺畅通过，提高了流体输送的效率，尤其适用于对流量要求较高的生产工艺。

4. 结构紧凑、重量轻：这种设计特点使得不锈钢卫生级蝶阀在安装时能够节省大量空间，便于在密集的管道系统中进行布置，同时也降低了安装和维护的难度。

5. 操作简便、启闭迅速：只需 90° 旋转即可实现全开或全关，操作简单快捷，能够快速响应生产过程中的流体控制需求，提高了生产系统的运行效率。

6. 维护便捷：采用模块化设计，使得密封圈等易损件的更换相对容易，降低了维护成本和停机时间，有助于企业保持生产的连续性和稳定性。

四、应用场景

1. 食品饮料行业：不锈钢卫生级蝶阀广泛应用于牛奶、果汁、酒类、食用油、调味品、纯净水等生产线的输送、灌装环节，以及 CIP 系统中。在牛奶加工过程中，可精确控制牛奶从储存罐到杀菌设备、灌装设备等各个环节的流量，确保产品质量稳定；在饮料灌装线上，能够快速准确地控制液体的流量，保证灌装精度和效率。

2. 制药与生物工程领域：用于制药用水（PW, WFI）、药液、培养基、生物制品的管道系统、发酵罐、配液罐、CIP/SIP 站等。在制药过程中，对流体的纯净度和卫生标准要求极高，不锈钢卫生级蝶阀能够严格控制流体的输送和流量，防止药品受到污染，确保药品质量符合严格的药典标准；在生物工程中，对于生物制剂、细胞培养液等的输送，其高精度控制和优良的卫生性能能够为生物实验和生产提供可靠保障。

3. 化妆品行业：适用于乳液、香水、膏霜等原料及成品的输送。在化妆品生产过程中，不锈钢卫生级蝶阀能够保证原料在储存、输送和混合等环节的质量和稳定性，在灌装过程中，精确控制产品的流量，确保每个灌装容器中的产品量准确无误，同时保证产品的卫生安全，防止在生产和灌装过程中受到污染。

4. 医疗器械行业：可应用于清洗消毒设备、纯化水系统等。在医疗器械的生产和清洗过程中，不锈钢卫生级蝶阀能够确保清洗液和纯化水的纯净度，有效防止交叉污染，为医疗器械的质量和安全性提供保障。

五、选型指南

1. 工艺要求：根据实际工艺需求，明确工作压力、温度范围、流量控制精度以及 CIP/SIP 频率等参数。在高温杀菌的食品加工过程中，需要选择能够承受高温的不锈钢卫生级蝶阀；对于对流量控制精度要求较高的制药工艺，则需要选择具有高精度流量调节功能的蝶阀。

2. 密封材料：依据介质的性质和温度，选择与之兼容的密封材料，如 EPDM、硅胶、FKM 等。如果介质为高温蒸汽，可选择耐高温性能较好的 EPDM 密封材料；对于一些具有腐蚀性的介质，则需要选择耐腐蚀性强的 FKM 密封材料。

3. 表面光洁度：确保不锈钢卫生级蝶阀表面光洁度严格符合 Ra 值要求，常用的标准为 Ra≤0.8μm 或 Ra≤0.5μm，以满足不同行业对卫生级别的严格要求。在食品和制药行业，通常需要更高的表面光洁度，以防止微生物滋生和物料残留。

4. 认证要求：确认阀门及密封件符合 FDA、EHEDG、3A 等适用的行业标准，以确保产品在目标市场的合规性和质量可靠性。不同国家和地区的食品、制药等行业可能有不同的认证要求，企业在选型时应根据实际需求进行选择。

不锈钢卫生级蝶阀凭借其在卫生性能、结构设计、操作维护以及应用适应性等方面的卓越表现，成为众多对卫生安全要求极高的行业中流体控制的理想选择。正确选择和使用不锈钢卫生级蝶阀，能够为企业的生产过程提供可靠的保障，助力企业在满足严格卫生标准的前提下，实现高效、稳定的生产。
